УДК 666.973.6:666.9.012
Якубов В.И., Оглоблина Е.А., Оглоблина И.А.
Магнитогорский государственный технический университет им. Г.И. Носова
Интенсивное строительство монолитных зданий и сооружений существенно обостряет проблему контроля прочности товарного бетона, выпускаемого специализируемыми заводами и установками.
В массовом производстве контроль прочности бетона в проектном возрасте производится статистическим методом с учетом его однородности по ГОСТ 18105-86. Оценка прочности бетона (и приемка его) в контролируемом периоде производится партиями. Партией бетона является сменная (суточная) потребность строящихся объектов в бетоне данного класса прочности. За длительность контролируемого и анализируемого периодов принимается время равное выпуску не менее 30 партий бетона одного состава (по ГОСТ 27006-86), укладываемого по одной технологии и твердевшего в одинаковых условиях.
Для предварительной оценки правильности подбора состава бетона и назначения среднего уровня прочности дополнительно определяют прочность бетона ускоренным способом по ГОСТ 22783-77.
С этой целью часть контрольных образцов пропаривают при температуре 85ºС по стандартному режиму 1+3+6+2 ч., другую часть помещают в нормальные условия для твердения в течение проектного возраста.

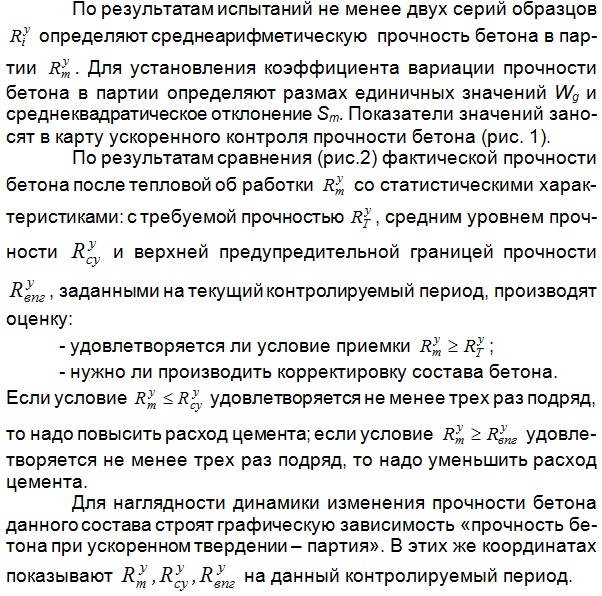

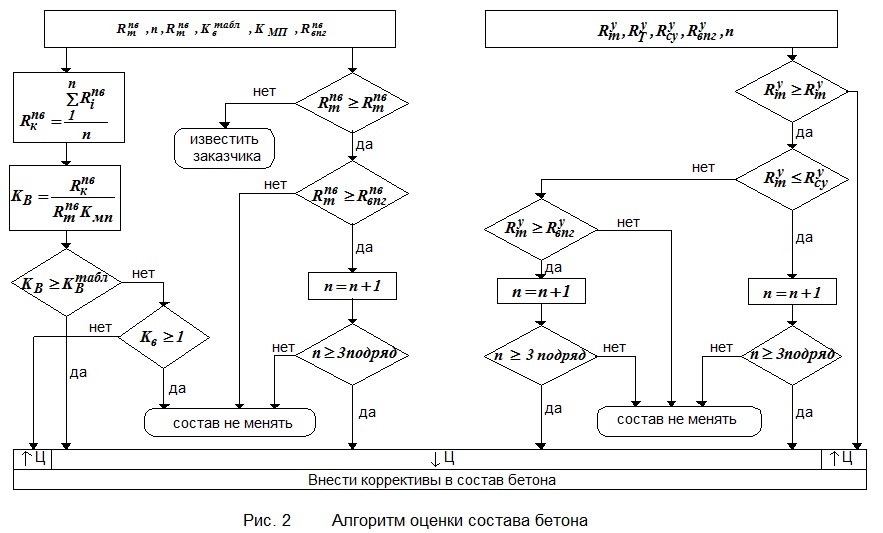

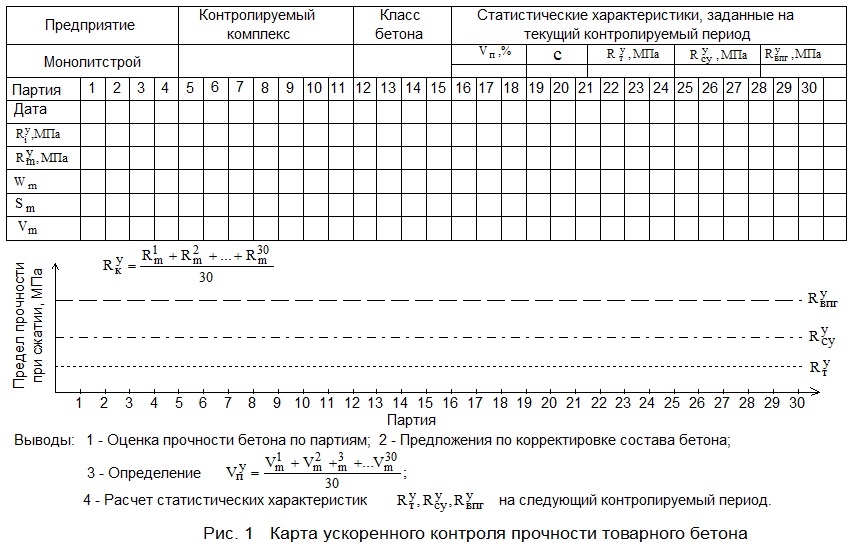

При организации испытаний образцов, особенно после их тепловой обработки, необходимо обратить внимание на постоянные сроки испытания, так как, например, изменение времени выдержки после окончания пропарки по стандартным режимам до момента испытания в пределах 4…12 часов может изменять величину прочности на 2…5 %.
Таким образом, внедрение статистических методов контроля и оценки прочности товарного бетона с учетом его однородности позволяет получить через сутки информацию о прочности бетона в проектном возрасте, оперативно производить корректировку состава смеси, снизить себестоимость бетонной смеси.
