УДК 666.973.6:666.9.012
Якубов В.И., Оглоблина Е.А., Оглоблина И.А.
Магнитогорский государственный технический университет им. Г.И. Носова
Наша страна одна из первых в мире разработала статистические методы контроля свойств бетона. Статистические методы предусматривают приемку бетона по отдельным показателям путем сравнения фактических значений показателей с требуемыми, назначаемыми с учетом его однородности, характеризуемой коэффициентом вариации. Внедрение этих методов на заводах с достигнутым коэффициентом вариации ниже среднестатистического по стране, например при контроле тяжелого бетона, позволяет снизить расход цемента до 10% при обеспечении расчетной надежности изделий.
Однако объем внедрения статистических методов контроля качества бетона не превышает 35% объема выпуска бетона. Широкому внедрению их препятствует, с одной стороны, увеличение трудоемкости контроля (больше контрольных образцов), а с другой — недостаточная квалификация инженерно-технических кадров заводских лабораторий (сложность расчетов). Внедрение статистических методов контроля в производстве ячеистого бетона осложняется еще и тем, что наряду с контролем прочности необходимо вести контроль средней плотности бетона. Условие приемки ячеистых бетонов

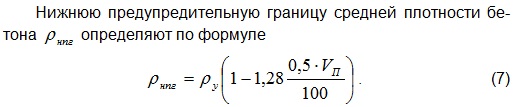

Нами в соответствии с ГОСТ 18105-86 и ГОСТ 27005-86 разработан алгоритм оценки состава и карты контроля отпускной и в проектном возрасте прочности и средней плотности ячеистых бетонов неавтоклавного твердения, существенно упрощающие их приемо-сдаточный контроль и позволяющие оперативно производить корректировку состава ячеистобетонной смеси.
Приемка ячеистых бетонов по прочности и средней плотности в контролируемом периоде производится партиями. В состав партии включают бетон сборных изделий, формуемых на одном технологическом комплексе из бетона одного состава по одной технологии в течение одной смены. При контроле по образцам для определения прочности и средней плотности ячеистого бетона из произвольно выбранных замесов отбирают не менее двух проб бетонной смеси. Из каждой пробы бетонной смеси изготавливают по одной серии образцов (не менее трех), которые подвергают пропариванию вместе с изделиями. Предел прочности бетонных образцов определяют по ГОСТ 10180-90, среднюю плотность — по ГОСТ 12730.1-78.

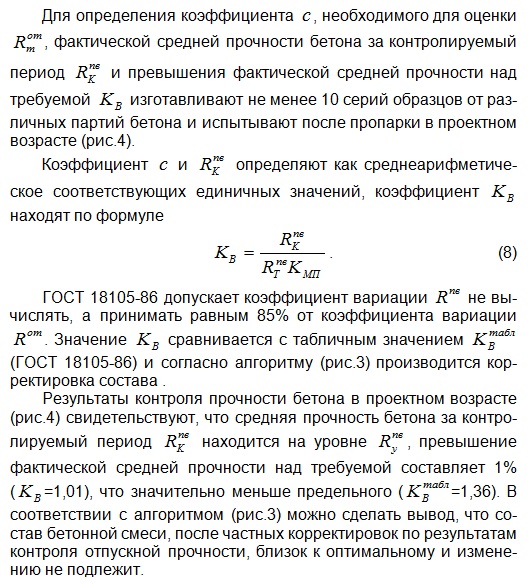

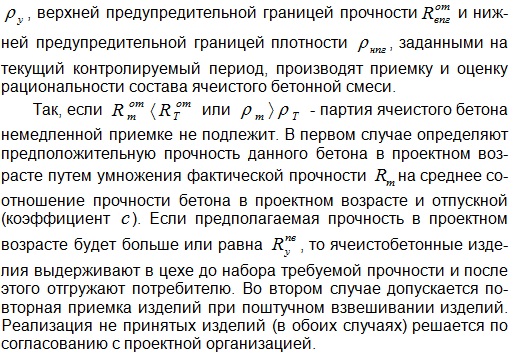

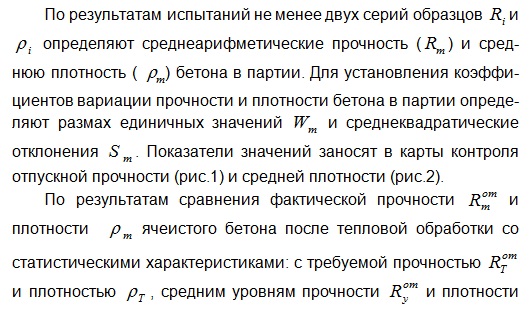

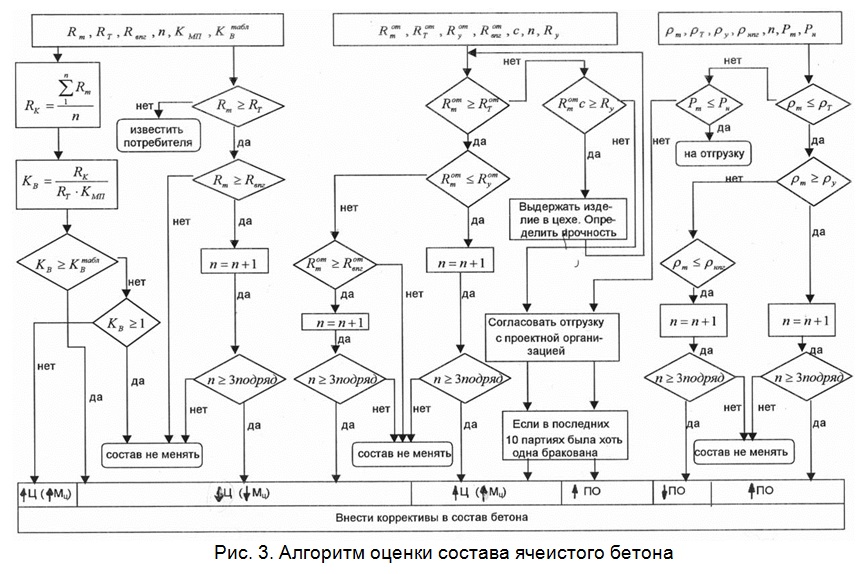

В соответствии с предлагаемым алгоритмом (рис. 3) по мере необходимости состав ячеистобетонной смеси корректируется по расходу или активности цемента, расходу пенообразователя.
Например, в состав бетонной смеси были внесены коррективы:

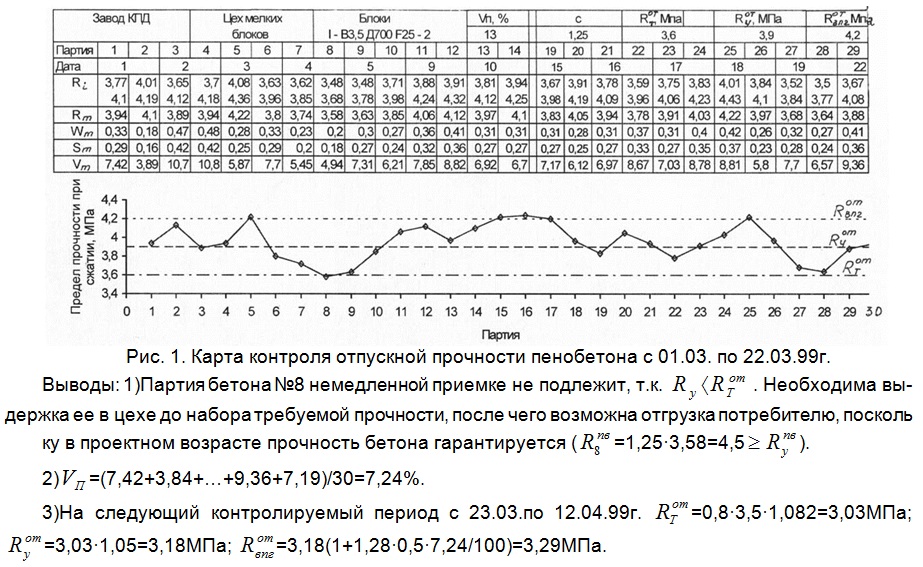

— 4 и 19 марта необходимо было увеличить расход цемента (в цементно-песчаном растворе) или повысить марку цемента (в цементном растворе), т.к. прочность бетона в партиях 6…8 и 27…29 была ниже среднего уровня;
— 11 марта необходимо было снизить расход или марку цемента, т.к. прочность бетона в партиях 4…6, 12, 18…20 и 25 была выше верхней предупредительной границы;
— 2, 3, 9, 12, 15 и 18 марта необходимо было повысить расход пенообразователя, т.к. средняя плотность бетона в партиях 4…6,.12,.18…20 и 25 была выше среднего уровня плотности;
— 5 марта необходимо было снизить расход пенообразователя, т.к. средняя плотность бетона в партиях 7…9 была ниже нижней предупредительной границы.

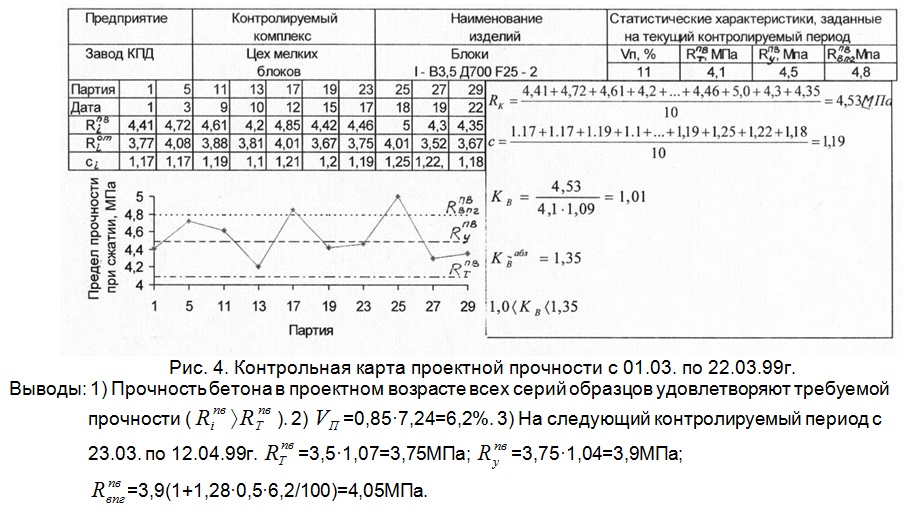

Таким образом, внедрение статистических методов контроля прочности и плотности ячеистых бетонов неавтоклавного твердения с учетом их однородности обеспечивает возможность оперативного регулирования состава смеси, позволяет стабилизировать и гарантировать показатели их свойств, а при снижении коэффициента вариации – снизить расход или марку цемента, себестоимость изделий.
